●最新版 R2011-01をリリース(2011/04/28)

R2011-01の体験版ダウンロードはこちら。

すでにご購入の方は、「登録ユーザ専用ページ」から
R2011-01 正式版のダウンロード及びバージョンアップができます。
※正式版のダウンロードには「ユーザー登録」(無料)が必要です。

体験版CDをご希望の方またはバージョンアップ内容等に
関するご質問は、こちらま でお問合せください。

●バージョンアップ内容

1. 1. 2D CAD

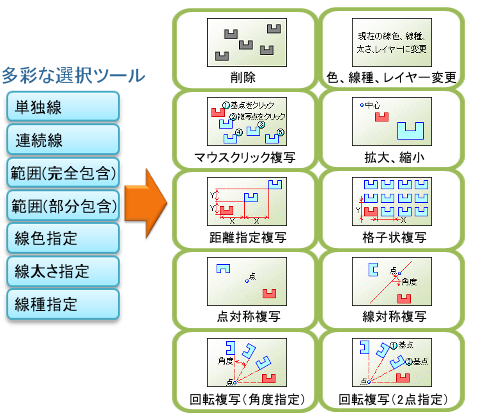

   2. 　1.[図形選択・編集]ツールを追加しました。
   3.

   4.   2.インポート（外部読み込み）専用の端点接続許容距離を
   5.      設定できるようにしました。

2.   3.DWG/DXFインポートにおいて、特殊文字の読み込みを
3.     改善しました。

4.   4.エクスポートしたDXFデータをインポートすると
5.      レイヤーがずれる不具合を修正しました。



6. マシニング 2D CAM


7.   1.穴加工工程を含む場合でも、工程の順番を
8.      変更できるようにしました。

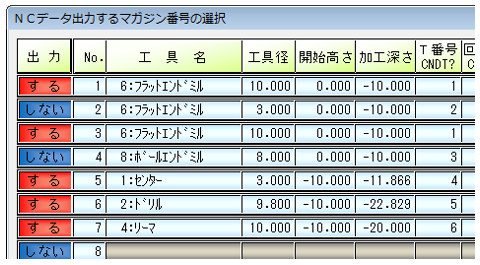

     2.工具別にNCデータの出力／非出力を
9.      設定できるようにしました。
10.

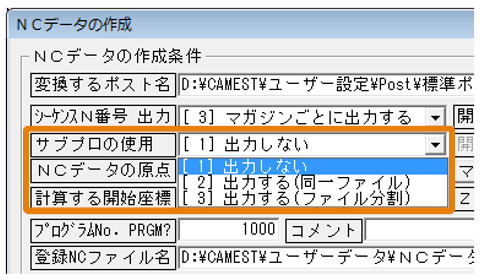

11.   3.サブプログラムを別ファイルで出力できるようにしました。
12.


1.   4.固定サイクル行にD値が出力される不具合を修正しました。
2.   5.輪郭加工において、アプローチ／逃げブロックにマガジンの
3.      XY-F値を出力できるようにしました。

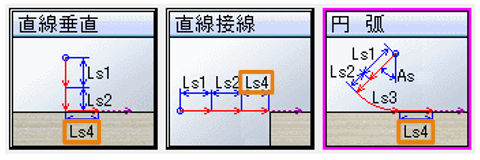

     6.輪郭加工において、Ls4ブロックの設定を追加しました。
4.

     7.領域加工の軌跡計算方法を改善しました。
5.   8.輪郭加工において、連続図形の一部のみを
6.     加工できるようにしました。
     9.輪郭加工において、アプローチ/逃げブロックの方向が
7.     不適切となる不具合を修正しました。
   10.輪郭加工軌跡の工程編集において、
8.     アプローチ位置、オフセット方向、アプローチ方向の設定が
9.     正しく復元されない不具合を修正しました。

10.


1. マシニング 2.5D CAM


2. 　1.らせん加工において、下から上に加工できるようにしました。


1.


2. 穴加工 CAM

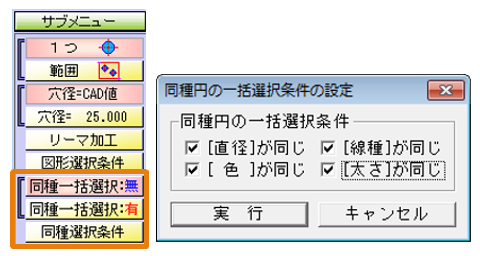

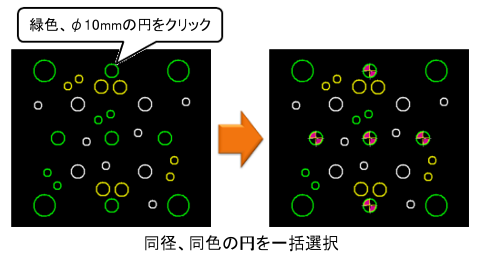

3. 　1.選択した円と同じ種類（径、色、線種、線太さ）の円を
4.      一括選択できるようにしました。
5.
6.


1.   2.同一工具の加工順番が設定どおりにならない場合がある
2.     不具合を修正しました。



3. ワイヤー放電 CAM


4.   1.コアレス加工の軌跡計算方法を改善しました。
     2.サブプロファイル分割が正常に機能しない不具合を
5.      修正しました。
     3.下穴リスト作成で異常エラーが表示される不具合を
6.      修正しました。



2. 旋盤 CAM


3. 　1.読み込んだ工程ファイルの正立／ミラー設定が、
        CAMのシステムパラメータ設定に自動的に
        反映されるようにしました。
     2.バリア角を「0」と設定した場合にバリア処理がされない
        不具合を修正しました。
     3.小さな図形において異常軌跡が出力される不具合を
        修正しました。
     4.突切り加工において「G97」を出力するタイミングを
        修正しました。
     5.ネジ固定サイクルが「G33」の場合にネジの切り上げ距離が
        出力されるよう修正しました。
     6. 全てのサンプルポストの「�D形状終了部」に
        「XEND?ZEND?」を追加しました。


NCチェッカー

1.   1.NCデータの編集にユーザ指定のテキストエディタを
       使用できるようにしました。
     2.サブプログラムを同一ファイルに含むデータを送信すると、
        メインプログラム末尾の「M30」が削除され、
        ファイルの末尾に「M30」が追加される不具合を修正しました。


旋盤NCチェッカー

  1.NCデータの編集にユーザ指定のテキストエディタを
    使用できるようにしました。
  2.描画画面の印刷で一部が印刷されない場合がある不具合を
     修正しました。
  3.「G32」を含む行の描画方法を改善しました。
  4.UWとXZが一行の中に混在する場合、UWがアブソリュート値
     として認識されてしまう不具合を修正しました。
  5.G92の座標値行にN番号があるとネジ切り経路が
    正しく描画されない不具合を修正しました。
  6.サブプログラムを同一ファイルに含むデータを送信すると、
     メインプログラム末尾の「M30」が削除され、
     ファイルの末尾に「M30」が追加される不具合を修正しました。
