●最新版 R2016-01をリリース(2016/03/11)

R2016-01の体験版ダウンロードはこちら。

すでにご購入の方は、「登録ユーザ専用ページ」 から
R2016-01 正式版のダウンロード及びバージョンアップができます。
※正式版のダウンロードには「ユーザー登録」(無料)が必要です。

体験版CDをご希望の方またはバージョンアップ内容等に
関するご質問は、こちらまでお問合せ ください。

●バージョンアップ内容

2D CAD

•   1. 寸法線の引出線を編集できるようにしました。
•   2. DXF読込において、位置合わせを行わずに読み込むモードを追加しました。
•
•   3. DXF読込において、楕円要素の読込処理を修正しました。
•   4. DXF読込時の端点接続において、重複線が発生する不具合を修正しました。
•   5. コーナーRの挿入などの操作により連続する図形の位置がずれる不具合を
•      修正しました。

マシニング共通

•   1. 各軌跡作成条件の設定画面に「全入力値管理」機能を追加しました。
      これにより、工具・Z下降情報・加工方法の全てを一括管理できます。
•   2. 工程編集で、加工図形の変更を行えるようにしました。

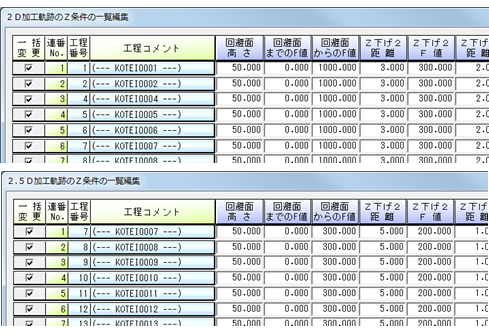

•   3. 各工程のZ方向条件の設定値を一覧表示し、一括変更を行えるようにしました。
•

マシニング 2D CAM

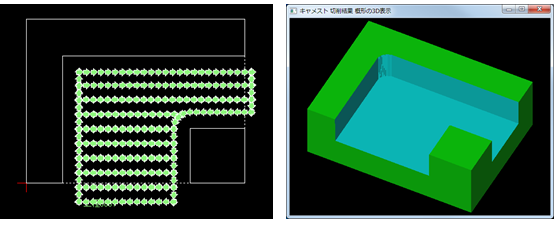

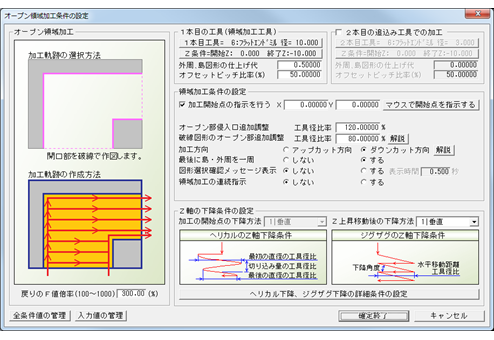

•   1. オープン領域加工指示ツールを追加しました。
•
•
•   2. 領域加工において、ヘリカル・ジグザグ下降軌跡が外周・島図形に干渉する場合に、
      下降位置を自動的に干渉しない場所に移動するようにしました。
•   3. 領域加工指示での加工開始点のマウス指示において、マウスに工具径の円を
      表示するようにしました。
•   4. 領域加工工程、輪郭加工工程を線対称複写した場合に、加工方向（アップカット/
      ダウンカット）を変えないモードを追加しました。

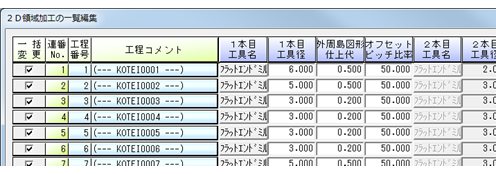

•   5. 各領域加工工程の設定条件を一覧表示し、一括変更を行えるようにしました。
•
•   6. 各オープン領域加工工程の設定条件を一覧表示し、一括変更を行えるように
      しました。
•   7. 各輪郭加工工程の設定条件を一覧表示し、一括変更を行えるようにしました。
•   8. 領域加工指示において、1本目工具が切削済みの領域に2本目工具を降ろすよう
      改良しました。
•   9. 領域加工指示において、加工領域が複数に分断される場合に、開始点を含む
      領域から加工を始めるよう改良しました。
•   10. 輪郭加工指示において、アプローチ位置の設置を「スタート点」とし、アプローチする
      円弧の中心にスタート点（下降点）を設定した場合に、クリック位置に最も近い
      端点/中点/頂点にアプローチするようにしました。
•   11. 輪郭加工指示において、「終点→始点の軌跡を作成する」をONと設定した場合に、
      終点→始点のブロックの送りF値を個別に設定できるようにしました。

マシニング 2.5D CAM

•   1. 端点接続許容距離が「0.1」と設定されている場合に、等高線加工指示において
      エラーが発生する不具合を修正しました。
•   2. ルールド加工指示で、アウトコーナー部分に食込が発生する不具合を修正しました。
•   3. 面取り加工指示で、他2.5D加工指示ツールのピッチ荒取り設定が反映され、
      異常軌跡が出力される不具合を修正しました。

穴加工 CAM

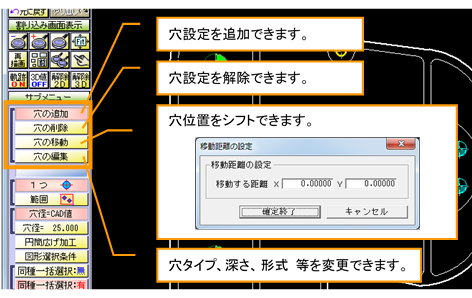

•   1. 工程編集で、穴の追加や削除、移動、編集を行えるようにしました。
•
•   2. 面取り突き工具に固定サイクルD値を設定した場合に、固定サイクル行にD値が
      出力される不具合を修正しました。

ワイヤー放電 CAM

•   1. アプローチする円弧の中心にスタート点を設定した場合に、円弧のクリック位置に
      最も近い端点/中点/頂点にアプローチするようにしました。
•   2. 切残量を「0」と設定した場合に、不要な切落前停止が出力される不具合を
      修正しました。
•   3. 真円形状において、切落前停止が2回出力される不具合を修正しました。
•   4. オープン加工において、指示した加工形状が2ブロックの場合に、切落前停止が
      2回出力される不具合を修正しました。
•   5. 「アプローチ条件の設定」画面において、エラー判定処理を修正しました。
•   6. サンプルポスト「ミツビシ.Post_Wire」を変更しました。

ワイヤー放電 上下異形 CAM

•   1. サンプルポスト「ミツビシ.Post_Wire」を変更しました。

旋盤 CAM

•   1. 1つの素材形状に外径と内径の両方を含むことを可能にしました。
•   2. NCデータ作成フォルダが存在しない場合のエラーメッセージを変更しました。

NC チェッカー

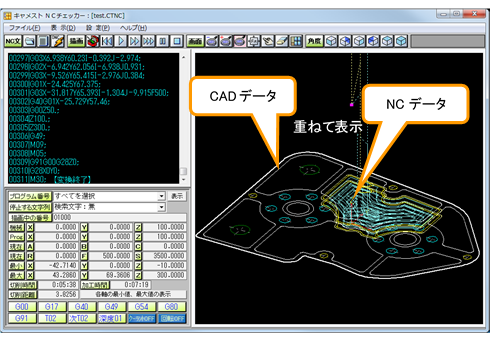

•   1. 描画領域に、キャメストCADデータを表示できるようにしました。
•
•   2. サブプロコールのコードに「$」などの記号を設定できるようにしました。
•   3. 通信機能において、[スケジュール送信]ボタンの表示位置を修正しました。

旋盤 NC チェッカー

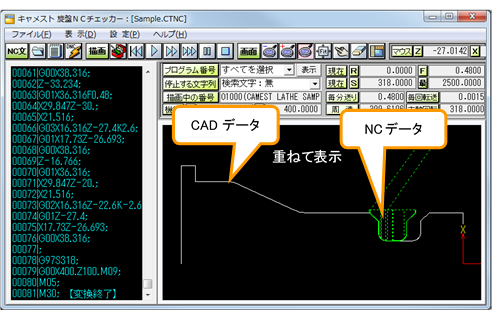

•   1. 描画領域に、キャメストCADデータを表示できるようにしました。
•
•   2. サブプロコールのコードに「$」などの記号を設定できるようにしました。
•   3. 通信機能において、[スケジュール送信]ボタンの表示位置を修正しました。
